Ống Syphon WIKA: Giải Pháp "Sống Còn" Bảo Vệ Đồng Hồ Áp Suất Khỏi Hơi Nóng (Steam)

Trong các hệ thống lò hơi (boiler) hay đường ống dẫn hơi nóng công nghiệp, nhiệt độ môi chất thường vượt quá 150°C, thậm chí lên đến vài trăm độ C. Đây là "kẻ thù số 1" của mọi thiết bị đo lường.

Nếu lắp đặt trực tiếp đồng hồ đo áp suất vào đường ống hơi nóng mà không có thiết bị bảo vệ, cơ cấu ống Bourdon sẽ bị giãn nở quá mức, dẫn đến sai số nghiêm trọng hoặc hư hỏng hoàn toàn chỉ sau vài giờ vận hành. Giải pháp tiêu chuẩn và hiệu quả nhất chính là sử dụng Ống Syphon WIKA (hay còn gọi là ống xi-phông, ống đuôi heo).

Bài viết này của C&T sẽ giúp bạn hiểu rõ nguyên lý, cách lựa chọn và lắp đặt ống Syphon WIKA đúng kỹ thuật để kéo dài tuổi thọ cho thiết bị đo.

1. Tại Sao Đồng Hồ Áp Suất Cần Phải Có Ống Syphon?

Hầu hết các loại đồng hồ áp suất công nghiệp tiêu chuẩn (ví dụ WIKA 232.50, 213.53) được thiết kế để hoạt động tốt nhất ở nhiệt độ môi chất dưới 60°C (với loại có dầu) hoặc tối đa 100°C (với loại không dầu, chịu nhiệt đặc biệt).

Khi hơi nóng (Steam) đi trực tiếp vào đồng hồ:

• Sai số nhiệt độ: Kim loại bên trong giãn nở, làm kim chỉ thị bị lệch (Drift).
• Hư hỏng mối hàn: Nhiệt độ cao làm yếu các mối hàn chân kết nối.
• Biến chất dầu: Dầu Glycerin bên trong sẽ bị biến đổi màu hoặc sôi lên nếu quá nóng.
• An toàn: Nguy cơ nổ vỡ ống Bourdon gây rò rỉ hơi nóng ra môi trường.

Ống Syphon WIKA (Model 910.15) đóng vai trò là bộ phận làm mát thụ động (Cooling element), giúp hạ nhiệt độ của hơi nóng xuống mức an toàn trước khi tiếp xúc với đồng hồ.

2. Nguyên Lý Hoạt Động Của Ống Syphon

Nguyên lý của Syphon rất đơn giản nhưng cực kỳ hiệu quả dựa trên vật lý về sự ngưng tụ:

• Phần cong của ống Syphon sẽ tạo ra một "bẫy nước".
• Hơi nóng khi đi vào ống Syphon sẽ bị mất nhiệt và ngưng tụ thành nước (condensate) đọng lại tại phần cong này.
• Lớp nước ngưng tụ này đóng vai trò như một "lớp đệm cách nhiệt", ngăn không cho hơi nóng mới đi trực tiếp vào đồng hồ.
• Áp suất từ đường ống sẽ truyền qua lớp nước này để tác động lên đồng hồ, đảm bảo kết quả đo vẫn chính xác mà nhiệt độ lại thấp.

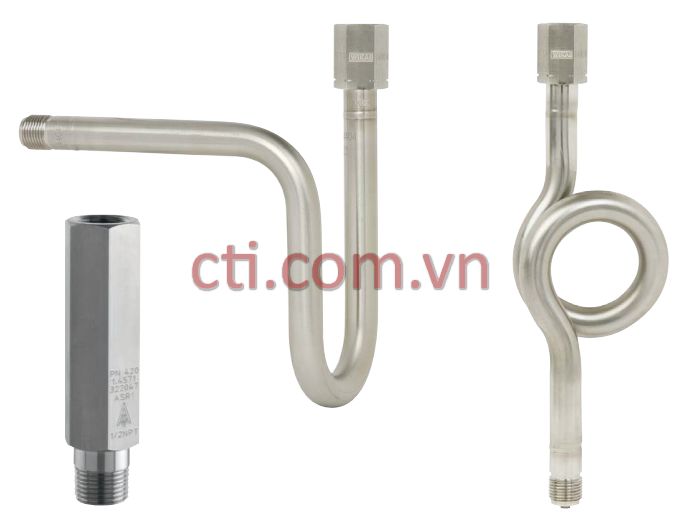

3. Phân Loại: Nên Chọn Syphon Chữ U hay Trumpet (Kèn)?

Theo tiêu chuẩn DIN 16282, WIKA cung cấp 2 dạng Syphon chính phù hợp với vị trí lắp đặt đường ống khác nhau. Việc chọn sai loại sẽ khiến việc lắp đặt trở nên khó khăn và kém thẩm mỹ.

4. [CHECKLIST] Lưu Ý Quan Trọng Khi Lắp Đặt Syphon

Để đảm bảo hiệu quả bảo vệ tối đa, kỹ thuật viên cần tuân thủ quy trình sau:

• [QUAN TRỌNG] Đổ nước mồi: Trước khi lắp đồng hồ vào, bắt buộc phải đổ đầy nước vào phần cong của ống Syphon. Điều này đảm bảo lớp cách nhiệt được hình thành ngay lập tức khi mở van hơi. Nếu không, hơi nóng sẽ xộc thẳng vào đồng hồ trước khi nước kịp ngưng tụ.
• Sử dụng Gioăng (Gasket): Luôn sử dụng gioăng làm kín (thường là gioăng chì chịu nhiệt hoặc Teflon) tại vị trí kết nối giữa Syphon và van/đồng hồ. Không nên lạm dụng băng tan (cao su non) vì nhiệt độ cao sẽ làm chảy băng tan.
• Vật liệu ống:
  • Chọn Thép (Steel 1.0345 / A106): Cho các ứng dụng hơi nước bão hòa thông thường, nhiệt độ lên đến 400°C.
  • Chọn Inox (Stainless Steel 316L): Cho môi trường ăn mòn, thực phẩm, hoặc yêu cầu thẩm mỹ cao.

5. Câu Hỏi Thường Gặp (FAQ)

Tôi có thể dùng ống nối dài thay cho Syphon được không?

Ống nối dài (extension tube) chỉ giúp đưa đồng hồ ra xa nguồn nhiệt một chút nhưng không có cơ chế "bẫy nước" để ngưng tụ hơi. Do đó, hiệu quả làm mát kém hơn rất nhiều so với Syphon. Với hơi nóng Steam, Syphon là bắt buộc.

Nhiệt độ sau khi qua Syphon giảm được bao nhiêu?

Thông thường, Syphon giúp giảm nhiệt độ từ khoảng 200°C xuống còn khoảng 60-70°C tại vị trí kết nối với đồng hồ (tương đương nhiệt độ môi trường xung quanh cộng thêm một chút). Mức này nằm trong ngưỡng an toàn của hầu hết đồng hồ áp suất WIKA.

Kết luận: Ống Syphon WIKA là một phụ kiện nhỏ nhưng mang lại lợi ích kinh tế lớn, giúp bạn tránh phải thay thế đồng hồ liên tục do hư hỏng nhiệt.

Quý khách hàng cần tư vấn chọn loại Syphon WIKA 910.15 (Inox/Thép) phù hợp với kích thước đường ống nhà máy, vui lòng liên hệ ngay với C&T để được hỗ trợ kỹ thuật và báo giá tốt nhất.
